Kertas graf yang tepat dan tahan lasak merupakan asas penting bagi setiap lakaran teknikal serta lukisan kejuruteraan yang bermutu tinggi. Di Malaysia, cabaran utama dalam memilih kertas graf bukan sahaja terletak pada ketepatan ukuran grid, malah melibatkan ketahanan kertas terhadap kelembapan udara yang tinggi serta kekerapan proses pemadaman semasa fasa reka bentuk. Memilih kertas yang betul memastikan setiap garisan unjuran, pelan lantai, dan rajah skematik kekal jelas, jitu, dan tidak comot sepanjang proses kerja dijalankan. Tanpa medium yang stabil, lukisan teknikal berisiko mengalami ralat dimensi yang boleh menjejaskan keseluruhan fasa pembuatan atau pembinaan seterusnya.
Kriteria Utama Memilih Kertas Graf Teknikal
Ketepatan cetakan grid merupakan kriteria paling kritikal kerana ralat sekecil satu milimeter boleh menjejaskan keseluruhan skala lukisan teknikal. Grid yang berkualiti tinggi biasanya dicetak menggunakan teknologi jitu dengan variasi warna yang lembut seperti biru muda atau kelabu cair. Warna garisan yang pudar ini sangat penting supaya lakaran utama yang dilukis menggunakan pensel atau pen teknikal hitam dapat menonjol tanpa gangguan visual daripada grid latar belakang. Jarak grid standard yang biasa digunakan dalam bidang kejuruteraan di Malaysia termasuk format metrik seperti grid 1 mm, 5 mm, dan 10 mm. Sesetengah kertas graf profesional menggunakan warna biru khas yang tidak akan kelihatan apabila lukisan tersebut diimbas atau difotokopi, memudahkan proses pendigitalan dokumen tanpa gangguan garisan grid.
Ketebalan kertas yang diukur dalam gram setiap meter persegi (GSM) menentukan sejauh mana helaian tersebut dapat bertahan di bawah tekanan fizikal. Untuk kerja-kerja teknikal yang memerlukan pembetulan berulang kali, kertas dengan ketebalan minimum 80 GSM hingga 120 GSM adalah sangat disyorkan. Kertas yang terlalu nipis mudah koyak, berkedut, atau menjadi berbulu apabila dipadam menggunakan pemadam getah atau pemadam mekanikal. Selain itu, kertas yang lebih tebal memberikan kestabilan yang lebih baik apabila diletakkan di atas papan lukis atau meja draf, serta mengurangkan risiko kertas melengkung akibat tekanan mata pen yang tajam.

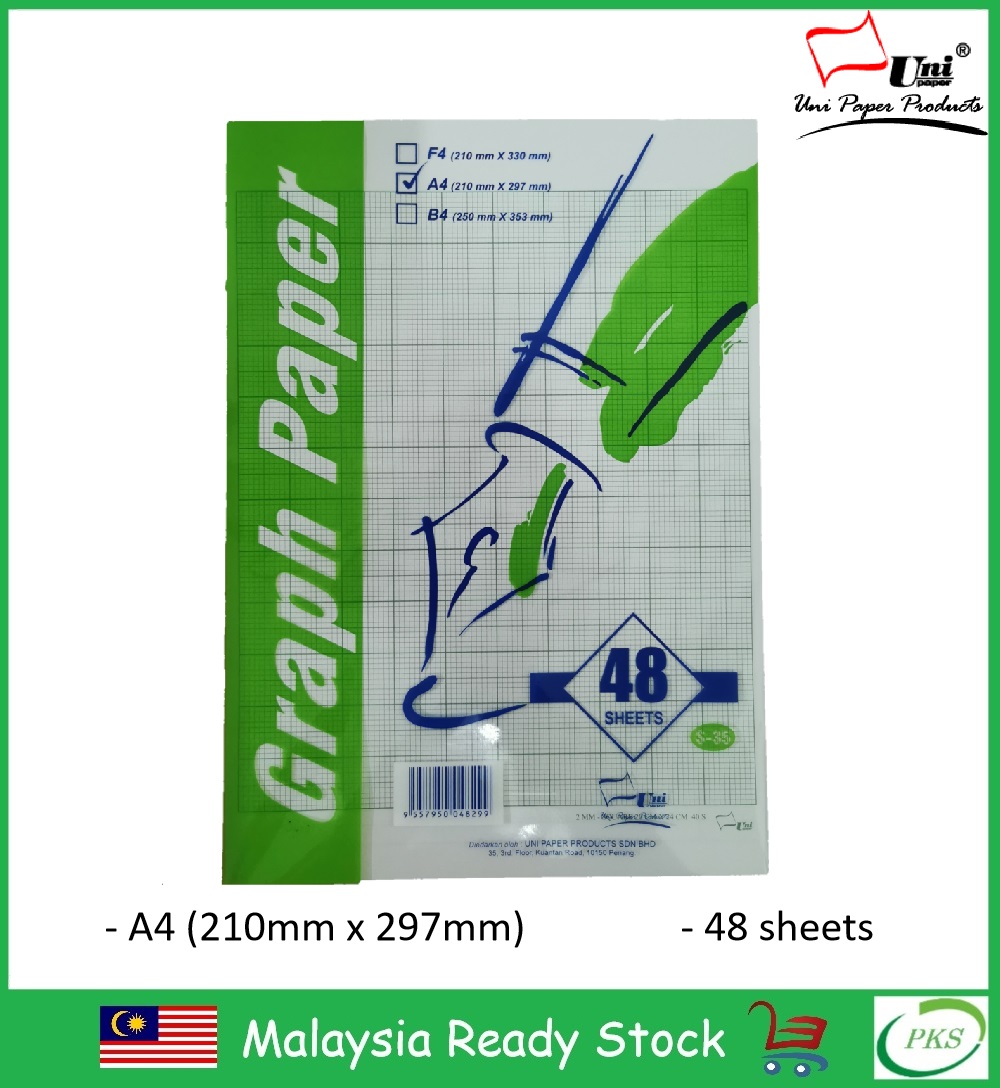

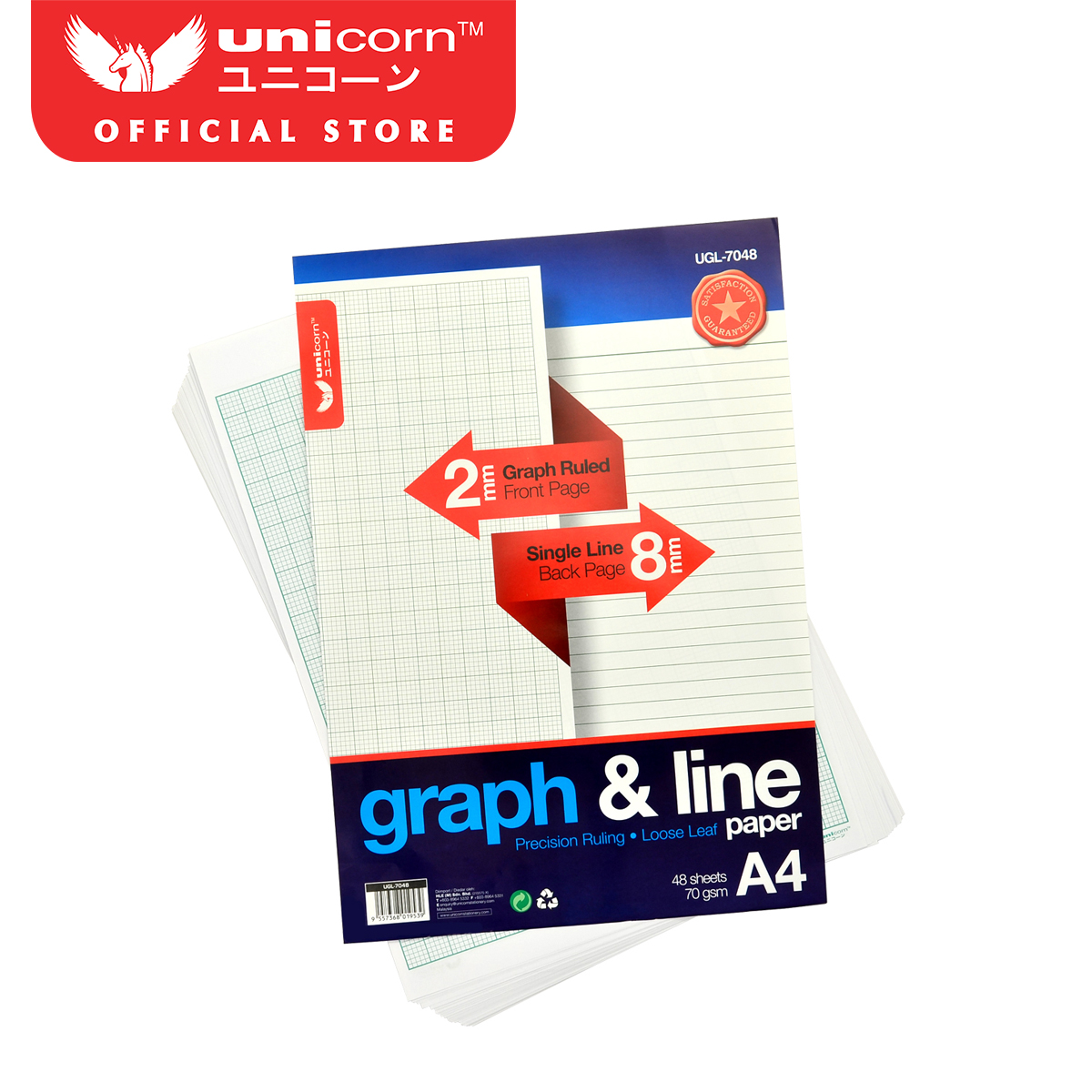

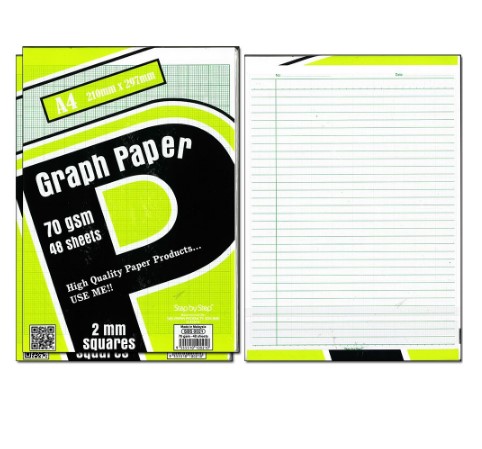

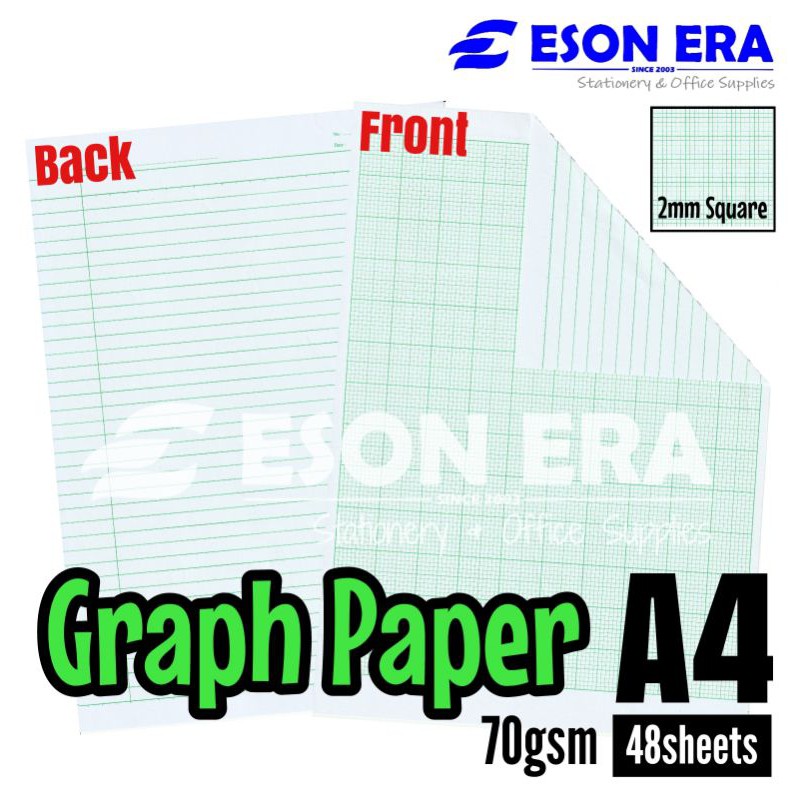

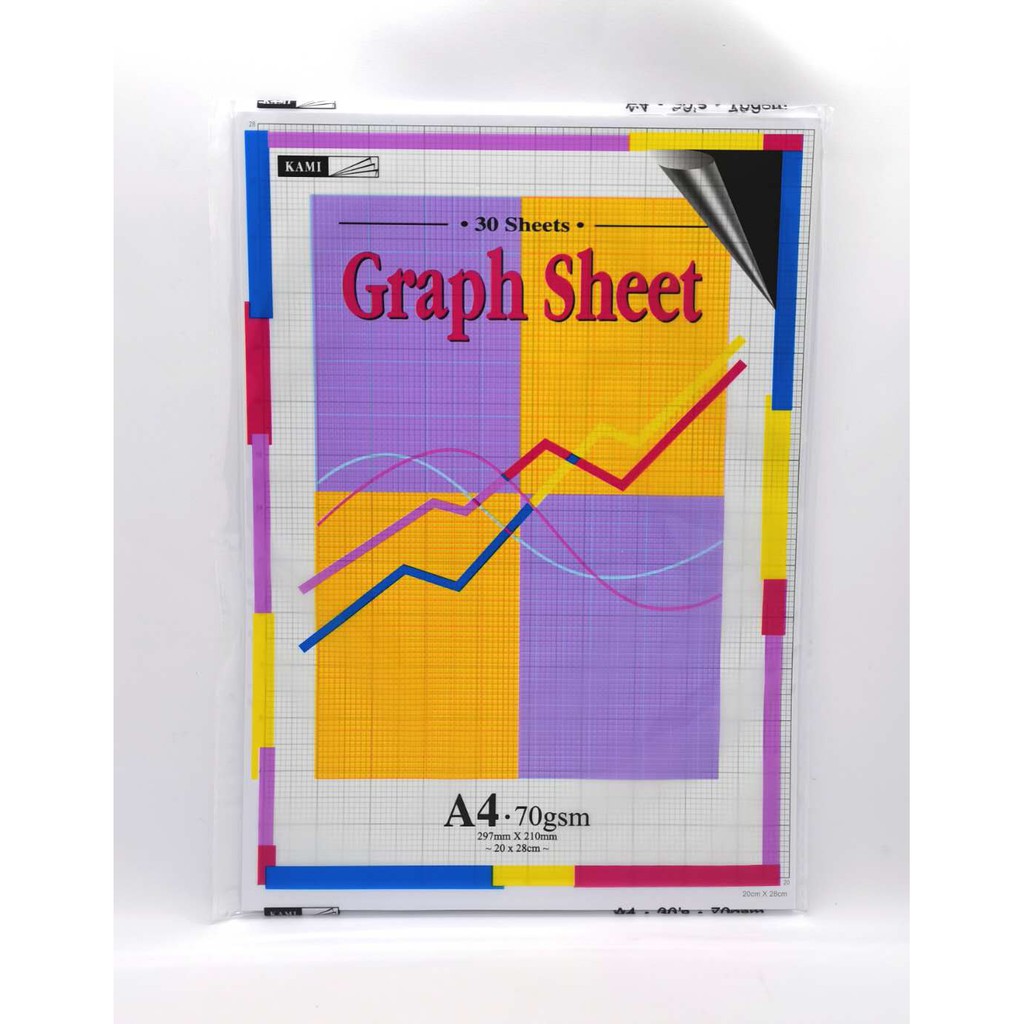

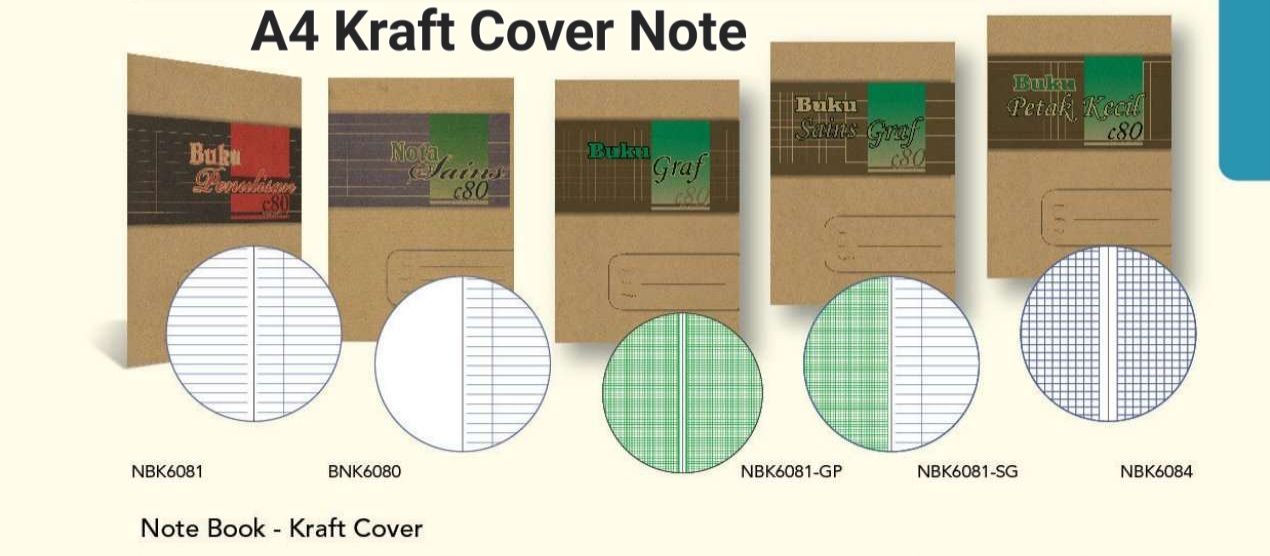

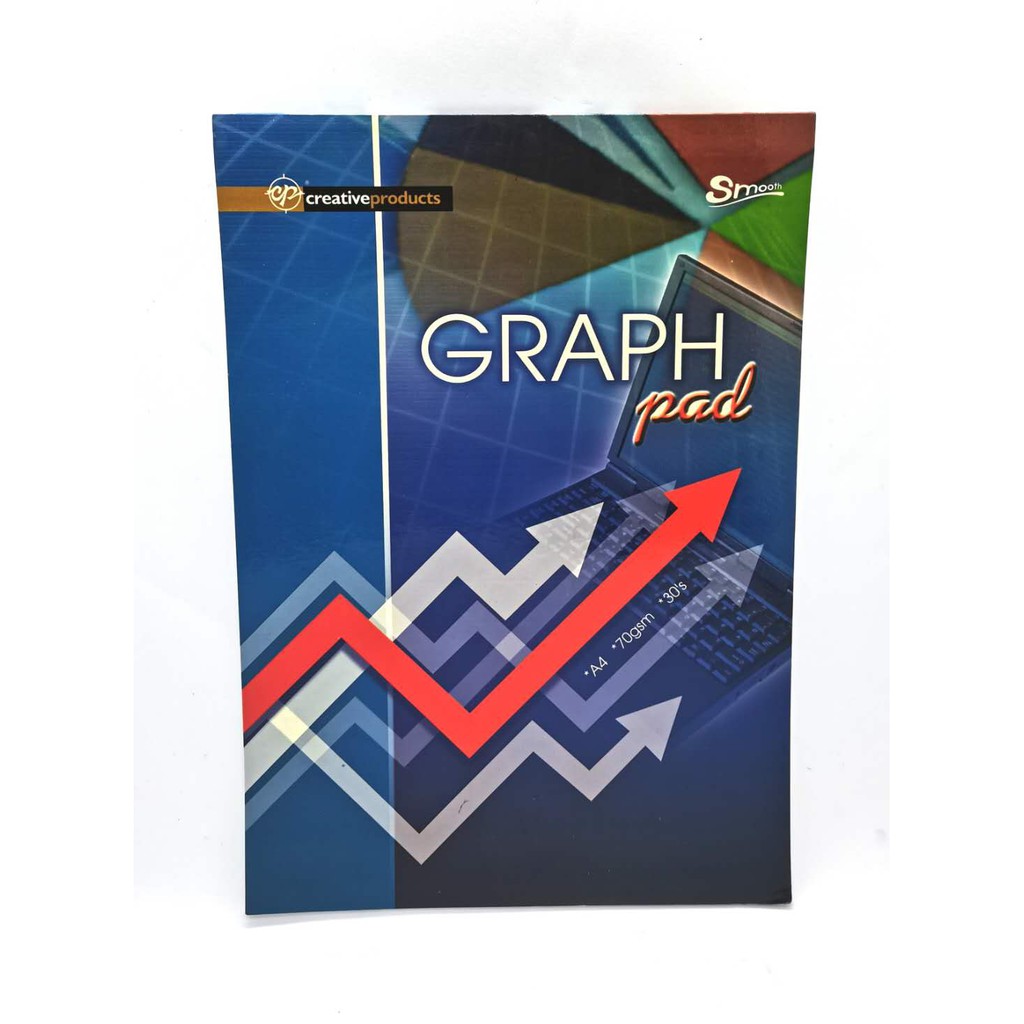

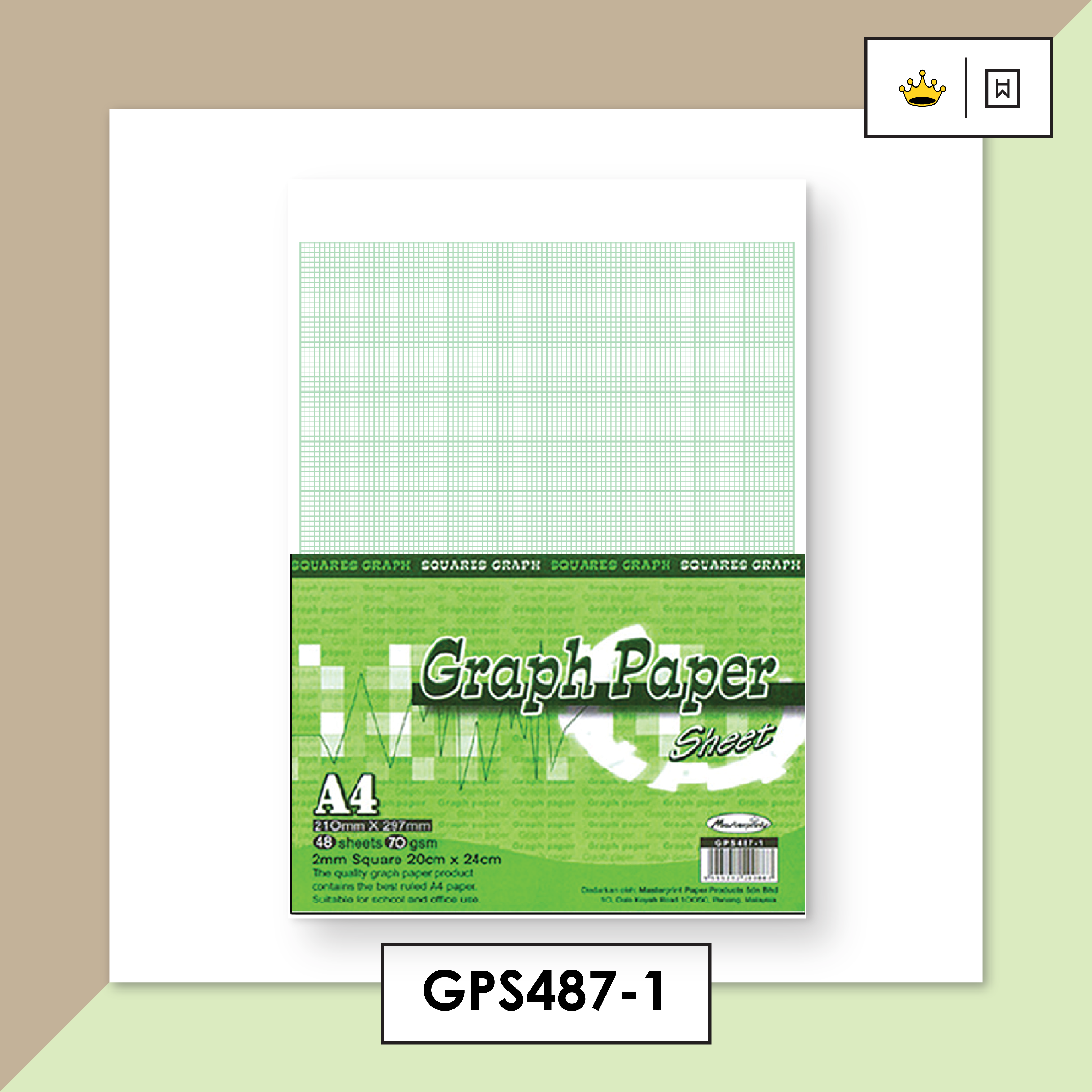

Produk yang disebut dalam panduan ini
Harga mungkin berubah. Sila rujuk halaman produk untuk harga terkini.
Tekstur permukaan kertas atau kemasan permukaan mempengaruhi interaksi antara alat tulis dengan medium lukisan. Permukaan yang sangat licin amat sesuai untuk penggunaan pen teknikal berdakwat basah kerana ia membolehkan mata pen meluncur lancar tanpa tersangkut, sekali gus menghasilkan aliran dakwat yang konsisten. Sebaliknya, permukaan yang mempunyai sedikit tekstur atau kemasan vellum memberikan cengkaman yang lebih baik untuk pensel grafit atau pensel mekanikal. Tekstur ini membantu mengikis sedikit grafit daripada mata pensel untuk menghasilkan garisan yang lebih gelap dan tajam tanpa memerlukan tekanan tangan yang kuat, yang boleh meninggalkan kesan lekukan kekal pada kertas.
Jenis Format Kertas Graf Mengikut Skala Projek
Format helaian longgar merupakan pilihan utama untuk lukisan rasmi yang perlu difailkan, diserahkan kepada pelanggan, atau diletakkan di atas meja lukis standard. Helaian longgar biasanya tersedia dalam saiz standard antarabangsa seperti A4 untuk lakaran komponen kecil, serta A3 dan A2 untuk pelan yang lebih terperinci. Kelebihan format ini adalah kemudahan untuk menyusun, mengimbas menggunakan mesin pengimbas rata, dan memotong mengikut dimensi tersuai tanpa merosakkan bahagian tepi kertas. Ia juga memudahkan penggunaan pembaris T dan sesiku tanpa halangan daripada jilid buku, membolehkan pergerakan alat lukis yang lebih lancar di atas permukaan meja draf.
Buku lakaran berbinding, terutamanya yang menggunakan binding jenis spiral atau jilid jahitan rata, sangat sesuai untuk tugasan luar, lawatan tapak projek, dan perbincangan pantas di lapangan. Format ini membolehkan jurutera dan arkitek membawa helaian graf dengan selamat tanpa risiko kertas renyuk di dalam beg kerja. Buku lakaran dengan binding spiral membolehkan buku dibuka sepenuhnya secara rata atau dilipat ke belakang untuk memudahkan lakaran dilakukan semasa berdiri di tapak pembinaan tanpa sokongan meja. Jilid jahitan pula memastikan helaian tidak mudah tercabut dan mengekalkan rekod kronologi pembangunan projek dengan kemas untuk rujukan masa hadapan.
Kertas gulung atau pad berpeforasi menawarkan fleksibiliti tinggi untuk lukisan berskala besar seperti pelan lantai bangunan atau rajah skematik sistem industri yang panjang. Kertas gulung membolehkan pengguna memotong kertas mengikut panjang yang diperlukan tanpa terikat dengan had saiz standard, menjadikannya sangat ekonomikal untuk draf awal berskala besar. Sementara itu, pad berpeforasi menggabungkan kemudahan buku lakaran dengan kebebasan helaian longgar, di mana helaian boleh dikoyakkan dengan kemas di sepanjang garisan tebuk tanpa meninggalkan sisa kertas yang tidak rata pada bahagian atas yang boleh mengganggu penampilan profesional lukisan tersebut.
Keserasian Kertas dengan Dakwat dan Alat Lukis
Sebelum memulakan projek lukisan yang penting, adalah sangat penting untuk menguji keserasian kertas dengan dakwat pen teknikal bagi mengelakkan masalah dakwat meresap atau mengembang. Anda boleh melakukan ujian ringkas dengan melukis beberapa garisan silang menggunakan pen teknikal yang akan digunakan pada bahagian penjuru kertas yang tidak digunakan. Perhatikan sama ada dakwat meresap ke bahagian belakang kertas atau melebar keluar dari garisan asal. Kertas graf berkualiti tinggi untuk kejuruteraan direka untuk menyerap dakwat dengan cepat tanpa membiarkannya merebak, memastikan ketebalan garisan kekal konsisten mengikut saiz mata pen seperti 0.1 mm atau 0.5 mm yang digunakan untuk membezakan jenis garisan dalam lukisan teknikal.
Proses pemadaman, baik secara mekanikal menggunakan pemadam plastik biasa mahupun secara kimia menggunakan cecair pemadam khusus, boleh menjejaskan integriti permukaan kertas. Kertas graf yang baik tidak akan kehilangan lapisan atasnya atau menjadi kasar selepas dipadam beberapa kali pada tempat yang sama. Untuk meminimumkan kerosakan, gunakan pemadam jenis polimer lembut yang direka khas untuk lukisan teknikal dan elakkan daripada menekan terlalu kuat. Jika grid pada kertas graf turut terpadam bersama garisan pensel, ini menandakan kualiti cetakan grid tersebut kurang stabil dan tidak sesuai untuk kerja draf profesional yang memerlukan banyak pembetulan dan pengubahsuaian sepanjang proses reka bentuk.
Interaksi fizikal antara kertas dengan alat bantuan melukis seperti pembaris T, set segi tiga, dan jangka lukis juga perlu diambil kira untuk mengekalkan kualiti fizikal lukisan. Permukaan kertas mestilah cukup tahan lasak untuk menahan geseran berulang daripada pergerakan alat-alat plastik atau logam ini tanpa menyebabkan permukaan kertas menjadi calar, comot akibat sisa pensel yang terseret, atau koyak pada bahagian tepi. Apabila menggunakan jangka lukis, pastikan kertas diletakkan di atas alas draf yang sesuai supaya jarum jangka lukis tidak menebuk lubang yang terlalu besar yang boleh merosakkan struktur gentian kertas di sekeliling titik pusat bulatan, yang boleh menjejaskan ketepatan bulatan konsentrik seterusnya.
Senarai Semak Pembelian dan Tip Penyimpanan
Semasa membeli kertas graf, pastikan anda menyemak label produk untuk mengesahkan spesifikasi teknikal yang ditawarkan oleh pengeluar. Cari label yang menyatakan kertas tersebut adalah bebas asid atau mempunyai pH neutral. Kertas bebas asid tidak akan menjadi kuning, rapuh, atau mereput dalam jangka masa panjang akibat tindak balas kimia dengan udara, menjadikannya pilihan terbaik untuk arkib lukisan kejuruteraan yang perlu disimpan bertahun-tahun sebagai rujukan rasmi. Selain itu, sahkan ketepatan skala grid yang dinyatakan pada pembungkusan, terutamanya jika projek anda memerlukan pematuhan ketat terhadap piawaian metrik antarabangsa atau imperial yang digunakan dalam industri tertentu.
Penyimpanan kertas graf di Malaysia memerlukan perhatian khusus disebabkan oleh iklim tropika yang lembap sepanjang tahun. Kelembapan yang tinggi boleh menyebabkan gentian kertas menyerap wap air dari udara, mengakibatkan kertas menjadi beralun, melengkung, atau kehilangan ketegangan permukaannya yang rata. Simpan helaian longgar di dalam fail rata atau laci lukisan khusus dalam keadaan mendatar sepenuhnya untuk mengelakkan herotan fizikal. Untuk kertas gulung, gunakan tiub penyimpanan kalis air yang ditutup rapat selepas digunakan, dan letakkan beberapa paket gel silika di dalam bekas penyimpanan untuk membantu menyerap kelembapan berlebihan dan mengekalkan kekeringan kertas sebelum ia digunakan di atas meja lukis.
Untuk membina senarai pendek pembelian yang bijak, mulakan dengan menilai keperluan spesifik projek anda dari segi skala lukisan, jenis alat tulis yang dominan, dan bajet yang tersedia untuk fasa tersebut. Jika projek anda melibatkan banyak lakaran awal menggunakan pensel grafit, utamakan kertas vellum dengan ketebalan sekitar 90 GSM yang menawarkan cengkaman pensel yang baik dan ketahanan pemadaman yang tinggi. Bagi lukisan persembahan akhir yang menggunakan pen dakwat teknikal, laburkan bajet pada kertas graf bersalut licin dengan ketebalan 110 GSM ke atas untuk memastikan hasil garisan yang tajam tanpa herotan, serta memastikan lukisan tersebut kelihatan profesional apabila dibentangkan kepada pihak berkepentingan.
Soalan Lazim (FAQ)
Bolehkah kertas graf biasa digunakan untuk lukisan kejuruteraan profesional?
Kertas graf biasa yang biasa digunakan untuk tujuan sekolah atau latihan am tidak disyorkan untuk lukisan kejuruteraan profesional. Kertas graf standard ini biasanya mempunyai ketebalan yang rendah (sekitar 60 GSM hingga 70 GSM), menjadikannya sangat mudah koyak apabila dipadam berulang kali semasa proses pembetulan draf. Selain itu, ketepatan grid pada kertas graf biasa sering kali tidak konsisten kerana proses cetakan pukal yang tidak melalui kawalan kualiti yang ketat, yang boleh menyebabkan ralat ukuran pada skala lukisan. Penggunaan pen teknikal pada kertas biasa juga cenderung menyebabkan dakwat meresap dan mengembang, yang boleh menjejaskan kejelasan butiran teknikal yang halus dan menjadikannya sukar dibaca oleh jurutera atau kontraktor di tapak bina.
Bagaimana cara mengelakkan kertas graf daripada melengkung selepas disimpan?
Untuk mengelakkan kertas graf daripada melengkung, elakkan daripada menyimpan helaian kertas secara menegak atau menyandarkannya pada dinding tanpa sokongan penuh kerana graviti dan kelembapan akan membengkokkan kertas tersebut. Sentiasa simpan kertas dalam keadaan rata di atas permukaan mendatar dengan meletakkan pemberat kertas yang bersih di bahagian penjuru jika perlu untuk mengekalkan kerataan optimum. Pastikan persekitaran penyimpanan mempunyai pengudaraan yang baik dan jauh daripada pancaran cahaya matahari langsung yang boleh mengeringkan gentian kertas secara tidak sekata dan menyebabkan kertas menjadi rapuh. Penggunaan kabinet fail rata keluli atau kotak simpanan kedap udara yang dilengkapi dengan penyerap kelembapan seperti gel silika adalah kaedah terbaik untuk mengekalkan kerataan kertas dalam iklim lembap di Malaysia.
